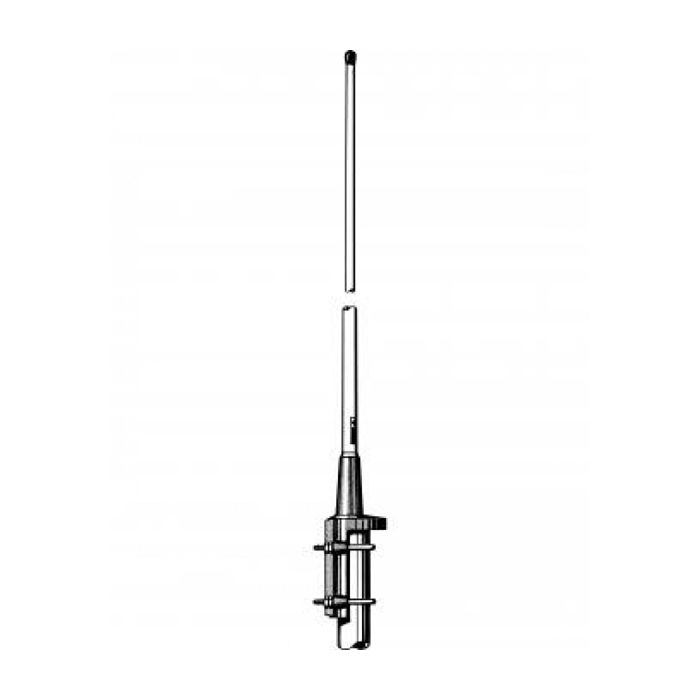

CXL 70-5C/h 100000117 440 - 470 MHz
De CXL 70-5C/… is een 5 dBd, verticaal gepolariseerde, omnidirectionele basisstation- en marine-antenne, die de 350 - 620 MHz-band dekt in 9 modellen.
De antenne wordt geleverd met onze "C" universele bevestigingsbeugel van geëpoxeerd, zeewaterbestendig aluminium. De bijbehorende U-bouten en fittingen zijn van RVS.
CXL 70-5C/… kan worden gemonteerd op 27 tot 65 mm dia. mastbuizen en het is mogelijk om de kabel langs de binnen- of buitenkant van de mastbuis te leiden.
Het zorgvuldig ontworpen stralingselement is verzegeld in een hoogwaardige, conische glasvezelbuis met een lage windbelasting, die ervoor zorgt dat de prestaties niet worden verstoord door corrosieve omgevingen.
Om ruis veroorzaakt door atmosferische ontladingen substantieel te verminderen, zijn alle metalen onderdelen in de antenne DC-geaard. Bijgevolg vertoont de antenne een DC-kortsluiting over de coaxkabel.
De uitzonderlijke mechanische mogelijkheden van deze antenne zorgen voor een lange, betrouwbare werking in alle omgevingen.
Specifications
|
Electrical
|
|
|
|
|
|
|
Frequency
|
30 MHz wide frequency segments within 350 - 620 MHz.
|
|
|
|
|
|
Antenna Type
|
Collinear, broad-band
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pattern Type
|
Omnidirectional
|
|
|
|
|
|
3 dB Beamwidth, E-Plane
|
18 °
|
|
|
|
|
|
3 dB Beamwidth, H-Plane
|
Omnidirectional
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
VSWR
|
Type:
/ls
/ss
/s
/f
/l
/h
/hh
/vh
/uh
|
VSWR: < 1.5:1
350-370 MHz
360-380 MHz
380-400 MHz
406-426 MHz
420-440 MHz
440-460 MHz
470-490 MHz
490-510 MHz
590-614 MHz
|
VSWR: < 2.0:1
380-390 MHz
400-410 MHz
426-430 MHz
440-450 MHz
460-470 MHz
510-520 MHz
|
|
|
|
|
|
Antistatic Protection
|
All metal parts DC-grounded (Connector shows a DC-short)
|
|
|
|
|
|
HCM Code(s)
|
HCM000ND00, 009DE50
|
|
|
|
|
|
Mechanical
|
|
|
|
|
Materials
|
Shroud: Polyurethane-coated glass fibre
Mounting bracket: Seawater resistant aluminium, epoxy-coated
Clamps: Stainless steel
|
|
|
|
|
|
|
Wind Area
|
0.045 sq. m / 0.48 sq. ft
|
|
|
|
|
|
|
Dia. At Top End
|
13 mm / 0.51 in.
|
|
|
|
Dia. At Bottom End
|
25 mm / 0.98 in.
|
|
|
|
Height
|
Approx. 2200 mm / 86.61 in. (dep. on freq.)
|
|
|
|
Weight
|
Approx. 2.8 kg / 6.17 lb
|
|
|
|
Mounting
|
On 27 - 65 mm dia. mast tube
|
|
|
|
Environmental
|
|
Operating Temperature Range
|
-35°C to +70°C
|
|
|
|
Survival Wind Speed
|
200 km/h
|
|
|
|
|
|
