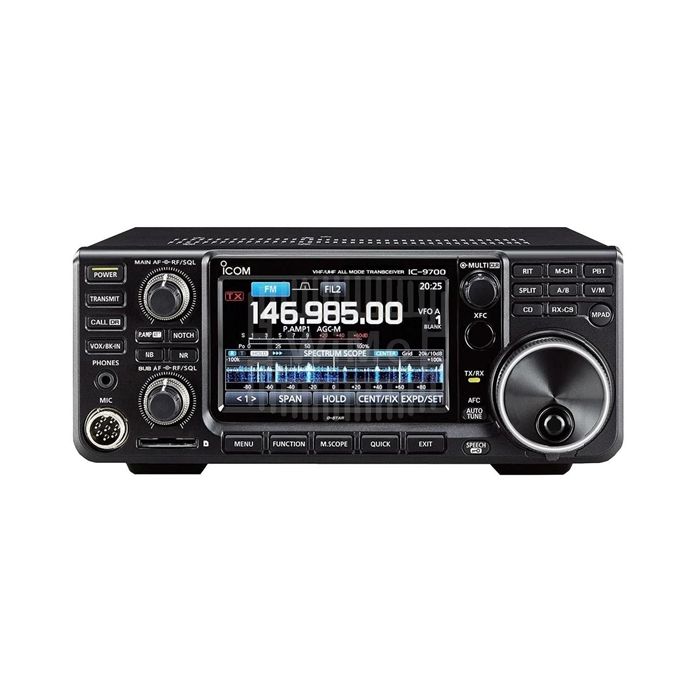

Icom IC-9700 Incl. Handleiding NL

Art.nr. 4742
Op voorraad
Excl. BTW € 1.945,00 € 1.607,44
Transceiver 2mtr/23cm/70cm. incl. OPC-2361, HM-219

Description


In de IC-9700 wordt RF Direct Sampling (directe HF-bemonstering) voor 144 MHz en 430 MHz. Voor 1296 MHz wordt down conversion IF sampling gebruikt (MF-bemonstering met omlaagconversie). In dit systeem worden signalen gedigitaliseerd door middel van een ADC en verwerkt in een FPGA. De signalen worden verwerkt in het digitale domein, waardoor vervorming en andere niet-lineaire elementen die in de vroegere superheterodyne-ontvangers voorkomen worden geëlimineerd. Het resultaat is dat de signaalzuiverheid erg hoog is en er een helder audio kan worden gegenereerd.
Intuïtief aanraakscherm
De prachtig ontworpen MENU-schermen stellen u in staat om door instellingen en functies te navigeren met een simpele aanraking. Het uitgebreide menu biedt snelle toegang tot de functies Satelliet en D-STAR. Bovendien is een aanraaktoetsenbord beschikbaar voor het invoeren van alfanumerieke geheugenkanaalnamen.
Real-time spectrumscoop en watervalweergave
Dit is de eerste keer dat een Icom VHF/UHF-zendontvanger een realtime spectrumscoop en watervalweergave heeft die vergelijkbaar is met een HF zendontvanger uit het betere segment. Met de high-speed spectrumscoop, kunt u direct de condities op de gebruikte band overzien. Met een simpele aanraking van de scoop kunt u de zendontvanger afstemmen op de frequentie van het gewenste signaal. U kunt met behulp van de watervalweergave ook de historie van het ontvangstsignaal bekijken.
Onafhankelijke ontvanger, volledige duplexwerking
De IC-9700 kan tegelijkertijd op twee verschillende banden en twee verschillende modulatiesoorten ontvangen. U kunt bijvoorbeeld uitluisteren in SSB op de 1296 MHz-band, terwijl u tegelijkertijd op 144 MHz in FM luistert. Deze functie kan een aanzienlijk voordeel zijn bij deelname aan een contest of bij het zoeken naar zwakke signalen. Bovendien werkt de IC-9700 full-duplex, waarbij u op de hoofdband kunt zenden terwijl u op de subband ontvangt.
Audio-scoop functie
Door gebruik te maken van de audio-scoop functie kunnen verschillende audiokarakteristieken, zoals microfooncompressorniveau, filterbandbreedte, notchfilterbandbreedte en ‘shaping’ van het signaal bij CW worden gecontroleerd. Het audio bij zenden en ontvangen kan worden weergegeven op de FFT-scoop en de oscilloscoop van de IC-9700
Nieuw ontworpen eindversterker
De eindversterker levert een stabiel zendvermogen met een hoog rendement (op 144 en 430 MHz respectievelijk 100 en 75 watt). Het koelsysteem voorkomt dat de zendereindtrap oververhit raakt, zelfs bij langdurig gebruik. Dat zorgt voor een betrouwbare werking tijdens contesten. Deze versterker is heeft een hoger rendement dan eerdere modellen
Dit is een vergelijking tussen de temperatuur van het chassis aan de achterzijde van twee zendontvangers wanneer ze gedurende 15 minuten continu zenden. De IC-910* stijgt daarbij tot 65° C terwijl de IC-9700 slechts tot 45° C stijgt.
*Voorbeeld van de Japanse versie bij testen op een zendvermogen van 50 W.
Gebruiksvriendelijke D-STAR-functies
De IC-9700 heeft de D-STAR-repeaterfunctie (DR) waar de liefhebbers van D-STAR heel positief op reageerden. De DR-functie kan tegelijkertijd op zowel de hoofd- als de subband worden gebruikt om naar twee afzonderlijke DV-signalen te luisteren. Bovendien kunt u via de DD-modus via een repeaterstation op internet surfen.
Ingebouwde DV-gatewayfuncties
Op de zendontvanger kan een statisch IP-adres worden ingesteld. Als u een globaal IP-adres instelt in uw router, kunt u de terminal-modus of access point-modus gebruiken zonder extra software.
Deze functies kunnen alleen worden gebruikt bij het werken via een D-STAR G3-repeater.
*Zie voor gebruik de gebruiksaanwijzing die bij de zendontvanger wordt geleverd.
Bijna identieke gebruikersinterface als de IC-7300
De lay-out van de knoppen en toetsen en de menuschermen zijn bijna hetzelfde als bij de IC-7300. Als u bekend bent met de IC-7300, kunt u de IC-9700 zonder aarzeling bedienen. De IC-9700 is de perfecte aanvulling op de IC-7300, waarmee mogelijk zijn van HF tot en met 1296 MHz.
Uitgebreide menu’s voor satellietgebruik
De satellietmodus van de IC-9700 maakt het werken via satellieten uiterst eenvoudig. En zelfs in de satellietmodus kunt u de hoogwaardige spectrumscoop gebruiken.
Normale en omgekeerde trackingfuncties
Naast de functie reverse tracking is er ook een functie normal tracking. Beide functies verhogen of verlagen tegelijkertijd de downlink- en uplinkfrequenties in dezelfde stappen.
AFC-functie
De automatische frequentieregeling volgt bij satellietgebruik de frequentievariatie die wordt veroorzaakt door het doppler-effect, waardoor altijd een stabiele ontvangstsituatie wordt gehandhaafd.
Tot 99 satellietgeheugenkanalen
De IC-9700 heeft 99 satellietgeheugenkanalen waarmee u zowel uplink- als downlinkfrequenties en modulatiesoort kunt opslaan. Door eenvoudig een satellietgeheugenkanaal te selecteren, worden al uw satellietinstellingen ingevoerd.
Andere eigenschappen
• Een luide en heldere audio • Compatibel met de RS-BA1 versie 2 en CI-V-commando’s • Ingebouwde serverfunctie • Digital Twin PBT (digitale dubbele doorlaatbandafstemming) • CW-functies: full break-in, CW-geheugentoets, omgekeerde CW, automatisch afstemmen bij CW • SD-kaartsleuf • TX/RX audio-opname • Schermopname… en nog meer…



De digitale expertise van Icom

In de IC-9700 wordt RF Direct Sampling (directe HF-bemonstering) voor 144 MHz en 430 MHz. Voor 1296 MHz wordt down conversion IF sampling gebruikt (MF-bemonstering met omlaagconversie). In dit systeem worden signalen gedigitaliseerd door middel van een ADC en verwerkt in een FPGA. De signalen worden verwerkt in het digitale domein, waardoor vervorming en andere niet-lineaire elementen die in de vroegere superheterodyne-ontvangers voorkomen worden geëlimineerd. Het resultaat is dat de signaalzuiverheid erg hoog is en er een helder audio kan worden gegenereerd.

Intuïtief aanraakscherm

De prachtig ontworpen MENU-schermen stellen u in staat om door instellingen en functies te navigeren met een simpele aanraking. Het uitgebreide menu biedt snelle toegang tot de functies Satelliet en D-STAR. Bovendien is een aanraaktoetsenbord beschikbaar voor het invoeren van alfanumerieke geheugenkanaalnamen.

Real-time spectrumscoop en watervalweergave

Dit is de eerste keer dat een Icom VHF/UHF-zendontvanger een realtime spectrumscoop en watervalweergave heeft die vergelijkbaar is met een HF zendontvanger uit het betere segment. Met de high-speed spectrumscoop, kunt u direct de condities op de gebruikte band overzien. Met een simpele aanraking van de scoop kunt u de zendontvanger afstemmen op de frequentie van het gewenste signaal. U kunt met behulp van de watervalweergave ook de historie van het ontvangstsignaal bekijken.

Onafhankelijke ontvanger, volledige duplexwerking

De IC-9700 kan tegelijkertijd op twee verschillende banden en twee verschillende modulatiesoorten ontvangen. U kunt bijvoorbeeld uitluisteren in SSB op de 1296 MHz-band, terwijl u tegelijkertijd op 144 MHz in FM luistert. Deze functie kan een aanzienlijk voordeel zijn bij deelname aan een contest of bij het zoeken naar zwakke signalen. Bovendien werkt de IC-9700 full-duplex, waarbij u op de hoofdband kunt zenden terwijl u op de subband ontvangt.

Audio-scoop functie

Door gebruik te maken van de audio-scoop functie kunnen verschillende audiokarakteristieken, zoals microfooncompressorniveau, filterbandbreedte, notchfilterbandbreedte en ‘shaping’ van het signaal bij CW worden gecontroleerd. Het audio bij zenden en ontvangen kan worden weergegeven op de FFT-scoop en de oscilloscoop van de IC-9700

Nieuw ontworpen eindversterker

De eindversterker levert een stabiel zendvermogen met een hoog rendement (op 144 en 430 MHz respectievelijk 100 en 75 watt). Het koelsysteem voorkomt dat de zendereindtrap oververhit raakt, zelfs bij langdurig gebruik. Dat zorgt voor een betrouwbare werking tijdens contesten. Deze versterker is heeft een hoger rendement dan eerdere modellen

Dit is een vergelijking tussen de temperatuur van het chassis aan de achterzijde van twee zendontvangers wanneer ze gedurende 15 minuten continu zenden. De IC-910* stijgt daarbij tot 65° C terwijl de IC-9700 slechts tot 45° C stijgt.


*Voorbeeld van de Japanse versie bij testen op een zendvermogen van 50 W.


Gebruiksvriendelijke D-STAR-functies

De IC-9700 heeft de D-STAR-repeaterfunctie (DR) waar de liefhebbers van D-STAR heel positief op reageerden. De DR-functie kan tegelijkertijd op zowel de hoofd- als de subband worden gebruikt om naar twee afzonderlijke DV-signalen te luisteren. Bovendien kunt u via de DD-modus via een repeaterstation op internet surfen.

Ingebouwde DV-gatewayfuncties

Op de zendontvanger kan een statisch IP-adres worden ingesteld. Als u een globaal IP-adres instelt in uw router, kunt u de terminal-modus of access point-modus gebruiken zonder extra software.

Deze functies kunnen alleen worden gebruikt bij het werken via een D-STAR G3-repeater.

*Zie voor gebruik de gebruiksaanwijzing die bij de zendontvanger wordt geleverd.

Bijna identieke gebruikersinterface als de IC-7300

De lay-out van de knoppen en toetsen en de menuschermen zijn bijna hetzelfde als bij de IC-7300. Als u bekend bent met de IC-7300, kunt u de IC-9700 zonder aarzeling bedienen. De IC-9700 is de perfecte aanvulling op de IC-7300, waarmee mogelijk zijn van HF tot en met 1296 MHz.

Uitgebreide menu’s voor satellietgebruik

De satellietmodus van de IC-9700 maakt het werken via satellieten uiterst eenvoudig. En zelfs in de satellietmodus kunt u de hoogwaardige spectrumscoop gebruiken.

Normale en omgekeerde trackingfuncties

Naast de functie reverse tracking is er ook een functie normal tracking. Beide functies verhogen of verlagen tegelijkertijd de downlink- en uplinkfrequenties in dezelfde stappen.

AFC-functie

De automatische frequentieregeling volgt bij satellietgebruik de frequentievariatie die wordt veroorzaakt door het doppler-effect, waardoor altijd een stabiele ontvangstsituatie wordt gehandhaafd.

Tot 99 satellietgeheugenkanalen

De IC-9700 heeft 99 satellietgeheugenkanalen waarmee u zowel uplink- als downlinkfrequenties en modulatiesoort kunt opslaan. Door eenvoudig een satellietgeheugenkanaal te selecteren, worden al uw satellietinstellingen ingevoerd.

Andere eigenschappen

• Een luide en heldere audio • Compatibel met de RS-BA1 versie 2 en CI-V-commando’s • Ingebouwde serverfunctie • Digital Twin PBT (digitale dubbele doorlaatbandafstemming) • CW-functies: full break-in, CW-geheugentoets, omgekeerde CW, automatisch afstemmen bij CW • SD-kaartsleuf • TX/RX audio-opname • Schermopname… en nog meer…

Voor firmware Updates/Software Downloads:

http://www.icom.co.jp/world/support/download/firm/IC-9700/CS-9700_1_01/


Digital Data (DD) mode provides 128 kbps data communication




Meer Lezen
Meer informatie
Vrachttype N
Vergunning LET OP voor sommige apparatuur is een vergunning nodig. Controleer de locale wet en regelgeving.
Merk Icom

Downloads

IC-9700.pdf
