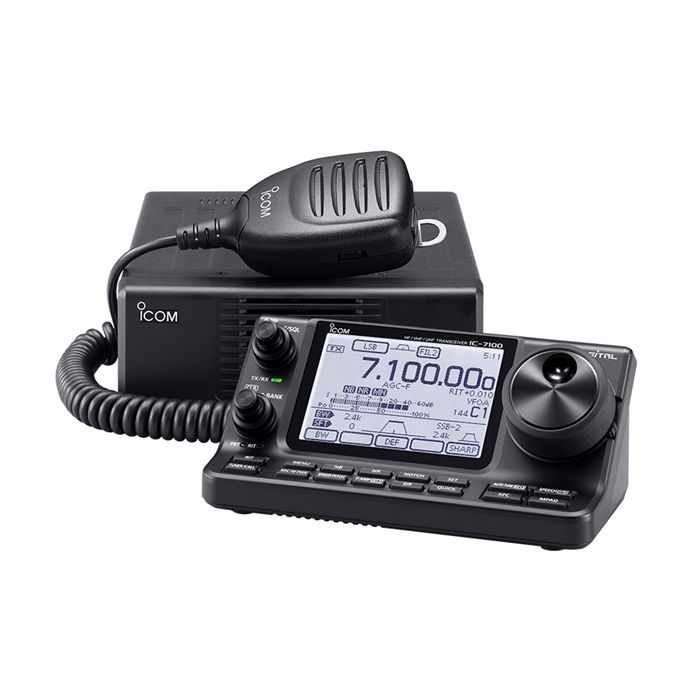

Icom IC-7100 Incl. Handleiding NL

Intuïtief touch-screen, snelle response, multi-band zendontvanger

‘Finger-touch’ bediening

Het innovatieve touch-screen interface zorgt voor een snelle en soepele bediening voor het instellen en bewerken van de verschillende functies en geheugens.

Selectie door aanraken van het scherm

Klik voor het veranderen van de band waarop gewerkt wordt simpelweg op de frequentie op het scherm. Vervolgens worden de toetsen getoond waarmee de band kan worden geselecteerd. Door de multifunctionele meterindicator gedurende één seconde aan te raken kunnen snel de zendfuncties van de meter worden veranderd.

Straight Forward Operation

Tik simpelweg op een modulatiesoort, filter, functie etc., om die te veranderen.

Het touchscreen reageert bij het veranderen van de instellingen heel natuurlijk.

Software Keypad

Het invoeren van de frequentie, roepnaam of bewerken geheugenkanalen is nog nooit zo eenvoudig geweest. Met het software toetsenblok op het aanraakscherm kunt u ongelooflijk snel alfanumerieke tekens invoeren.

Touch Screen Control Portal

De afstandsbedieningscontroller beschikt over een groot, multifunctioneel, “touch screen” dot-matrix LCD-scherm dat zodanig is gepositioneerd dat dit voor weergave en bediening optimaal is. De controller is compact van formaat, waardoor deze ideaal is bij beperkte ruimte in een voertuig of op een bureaublad.

Resistive Touch Screen

Het 48,6 × 75,9 mm grote resistive touch-screen-scherm kan zelfs worden bediend tijdens het dragen van handschoenen.

Controller Mounted Speaker and Jacks

Het unieke design van de controller is perfect voor het leveren van een luid en helder geluid, en als plek voor aansluitingen voor een externe luidspreker of koptelefoon, alsmede een seinsleutel en een microfoon.

HF/50/70/144/430 MHz multi-band, multi-mode

De IC-7100 heeft volledig de beschikking over de HF, 50, 70, 144, 430 MHz amateurbanden. Hij levert 100 W op HF en 50 MHz, 50 W op 70 MHz en 144 MHz en 35 W op 430 MHz.

Digital Features Controlled by the IF DSP

Een high-performance 32-bit floating point IF DSP zorgt voor uitgebreide digitale signaalverwerkingsfuncties, met inbegrip van een digitaal IF-filter, digitale dubbele doorlaatbandafstemming (PBT), storingsonderdrukking, automatische afstemming bij CW, etc. En deze digitale functies werken op alle banden, van HF tot aan de VHF- en UHF-banden.

DSP Controlled AGC Function Loop

De digitale signaalverwerking is opgenomen in de AGC-lus. De resultaten van de signaalverwerking zorgen voor de terugkoppeling van de AGC-functie. De AGC-functie werkt op het beoogde signaal en produceert een constant audiovolume. De AGC-tijdconstanten zijn voor iedere modulatiesoort afzonderlijk instelbaar tussen snel, langzaam en uit.

AGC function loop

D-STAR DV Mode (Digital Voice + Data)

The IC-7100 provides D-STAR DV mode digital voice and low speed data communication.

DR (D-STAR Repeater) Mode Operation

De IC-7100 beschikt standaard over de D-STAR DV-modus voor digitale spraak en lage snelheid datacommunicatie.

Near Repeater Function

De DR-modus maakt het gebruik van D-STAR eenvoudig en ongecompliceerd, zelfs als D-STAR nieuw voor je is.

Met een externe GPS-ontvanger van een andere fabrikant, kan automatisch in de interne database worden gezocht naar nabijgelegen repeaters op basis van de huidige locatie. *Hiervoor is een externe GPS-ontvanger of handmatige invoer van de positiegegevens nodig.

SD Memory Card Slot for Saving Data

Bij gebruik met een SD-kaart kunnen verschillende soorten inhoud worden opgeslagen. Bijvoorbeeld spraak, geheugenkanalen, D-STAR-repeatergeheugens en andere persoonlijke instellingen. Deze gegevens kunnen later opnieuw worden ingelezen in de zendontvanger.

Met de combinatie van de optionele MBF-1 zuignap-montagebasis en de MBA-1 controllerbeugel kunnen eenvoudig kantel- en draaiaanpassingen worden uitgevoerd voor mobiel gebruik. De grote zuignap kan op een dashboard of andere vlakke ondergrond worden aangebracht en hij kan daarna gemakkelijk weer worden verwijderd.

RS-BA1 IP Remote Control Software

Met de optionele RS-BA1-software kunt u de IC-7100 bedienen vanaf een externe pc via internet of uw lokale thuisnetwerk.

Ingebouwde RTTY-functies

Met de ingebouwde RTTY-decoder kunt u een RTTY bericht direct op het display lezen. Er is geen externe TNC of PC vereist voor het lezen. Met de acht RTTY-geheugens kunnen vaak gebruikte RTTY zinnen worden opgeslagen en uitgezonden. De RTTY-geheugens zijn 70 zijn tekens groot per geheugenkanaal.

Andere eigenschappen

• Volledig break-in bij CW, ontvangt omgekeerde CW, automatische afstemming bij CW
• Optionele multifunctionele microfoon, HM-151
• Grafisch display met bandscoop en SWR
• HF spraakcompressor bestuurd door de DSP
• Spraakgeheugenfunctie*
• Multifunctionele meter
• 495 reguliere geheugens, vier geheugens voor oproepkanalen, zes bandscangrensgeheugens en 900 DR-modus repeaterkanalen
• Vier kanalen TX-spraakgeheugens
• Frequentiestabiliteit ±0,5 ppm
• Automatische antwoordfunctie
• Digitale roepnaamsquelch (DSQL) en digitale codesquelch (CSQL)*
• 12k Hz MF-uitgang voor DRM-ontvangst (DRM = Digital Radio Mondiale)
• * Alleen D-STAR DV-modus

Supplied accessories:

• Hand microphone

• DC power cable

• Electronic keyer plug

• Spare fuses

• Key plug

• ACC cable

• Separation cable
